3/27/2017

Открыть файл SketchUp созданный в более новой версии

Программа SketchUp стремительно развивается и каждый год выходит новая версия. Есть в этом плюсы и минусы. Плюсы - это конечно же новые возможности и функции, а вот к минусам я бы отнес то, что файлы созданы в более новой версии нельзя открыть в старой (нужно пересохранять файл в нужную версию (либо старше) или же устанавливать новую версию SketchUp).
Но что же делать, если установить новую версию нет возможности (лицензирование и т.п.) и файл некому пересохранить в нужную версию.
Мне часто приходится работать в 8-й версии SketchUp, поэтому проблемы с открытием версий файлов стали обыденными. Пришлось искать решение, чтобы упростить себе жизнь и ускорить работу и решение нашлось.
Нашел интересный сервис, на котором можно скачать бесплатную программу для конвертирования версий файлов.
sketchyp-convertor
Ссылка на сервис: SKP Version Convertor (ссылка временно не работает. Скачать программу можно по ссылке в конце статьи).

Как конвертировать файл SketchUp в нужную версию:

1) переходим на сервис (ссылка выше) и скачиваем программу;
2) запускаем программу;
открыть-файл-sketchup

3/22/2017

Саморезы, заклепки в формате dwg - скачать (Обновление!)

При создании чертежей, узлов в программе  AutoCAD  - блоки примерно на  30-40% ускоряют  и оптимизируют Вашу работу.
Предлагаю Вашему вниманию готовые блоки крепежа: саморезы, саморезы для сэндвич-панелей, заклепки. Особенно эти блоки подойдут для выполнения архитектурных чертежей и будут полезны для архитекторов и проектировщиков.
В конце статьи размещена ссылка, по которой Вы можете скачать файл в формате dwg, в котором собраны следующие блоки саморезов:

1) динамический блок - саморез по металлу (Обновление!). Добавил динамический блок самореза по бетону;
Свойства блока:
- ручка растяжения, с помощью которой Вы сможете задать длину самореза на чертеже;
- ручка (операция) поворота, для вращения блока.

монтаж-панели-в-железобетон

саморезы-для-сендвича

2) динамический блок - саморез по металлу;
Свойства блока:
- блок имеет ручку растяжения, с помощью которой Вы сможете задать необходимую длину самореза на чертеже;
- блок имеет операцию поворота - чтобы не использовать дополнительно операцию  AutoCAD  ПОВОРОТ.

блоки AutoCAD - саморезы

блоки AutoCAD - саморезы

 блоки AutoCAD - саморезы

3) динамический блок - саморез для сэндвич-панелей;
Свойства блока:
- блок имеет ручку растяжения и Вы можете растянуть блок до нужной длины на чертеже и ручку;
- блок имеет возможность поворота с помощью операции поворот за ручку на блоке.

саморезы dwg скачать

саморезы dwg скачать

саморезы dwg скачать

4) саморез (винт) маленький по металлу;

скачать саморез dwg

5) заклепка;
Свойства блока:
- ручка растяжения, для изменения длины заклепки;
- ручка (операция) поворота, для вращения блока.

заклепка в dwg

заклепка в dwg

заклепка в dwg

Скачать саморезы,

3/04/2017

Визуализация типовых узлов фасада с утеплением

В статья поделюсь ссылками на свои работы по разработке узлов и их визуализации для вентилируемого фасада с утеплением.
Статья будет постепенно наполняться, по мере разработке новых узлов и решений.
С изучением 3D моделирования возникла идея по визуализации типовых узлов обшивки здания с утеплением.
В чем заключается работа: разработка узлов в AutoCAD, создание 3D модели и ее визуализация.
Данные решения и узлы можно увидеть на сайте компании "Прушиньски", ссылки будут в статье.

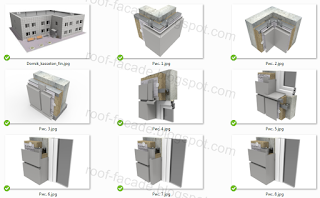

Визуализация типовых узлов обшивки фасада фасадными кассетами с утеплением

3D-моделирование
Визуализация узла внутреннего угла здания
типовые-узлы-фасада
Визуализация типовых узлов и здания
Более детально каждый узел и чертеж можно посмотреть на сайте "Прушиньски": узлы обшивки здания фасадными кассетами (материал готовится на сайте).


Визуализация типовых узлов обшивки фасада профнастилом вертикально расположенным с утеплением

узел-обшивки-профнастилом
Внешний угол здания
Все элементы на узле также показаны на чертеже, который найдете на сайте, по ссылке ниже.
Визуализация узлов и здания
Более детально каждый узел и чертеж можно посмотреть на сайте "Прушиньски": узлы обшивки здания профнастилом
