Рамка под зенитный фонарь - скачать в формате SKP (SketchUp)

В статье Рамки под зенитные фонари из ЛСТК профилей я поделился идеей, как можно сделать рамку под зенитный фонарь из тонкостенных холоднокатаных оцинкованных С-образных профилей. По ссылке увидите смонтирован фонарь на кровле и визуализацию рамки, которая делалась на стадии проектирования.

Модель рамки в SketchUp

В целях ознакомления, решил поделиться 3D моделью рамки. Модель сделана с использование компонентов SketchUp.

Скачать рамку в формате SKP (SketchUp) можно по ссылке: скачать.

Если установлен SketchUp старше 8-й версии, для конвертации можно воспользоваться бесплатным конвертером: Открыть файл SketchUp созданный в более новой версии.

Узлы крепления докшелтера в формате DWG

Сколько видел проектов, но ни разу не встречал узлов крепления и примыкания докшелтера.

В данном сообщении, в конце статьи найдете ссылку, по которой можно скачать типовые решения примыкания докшелтера к фасаду в формате DWG.

Скачав и распаковав архив получите:
- примыкание к стене из профнастила;
- примыкание к бетонной стене;
- примыкание к стене из сэндвич-панели;
- примыкание к стене из легкого бетона.

Пример содержания файла

Парапет из оцинкованных уголков. Использование в работе SketchUp

Сегодня расскажу, как SketchUp помогает в работе. Рассмотрим на примере вентилируемого фасада с парапетом. Задача стояла довольно интересная, нужно было утеплить существующее здание и обшить его профнастилом горизонтально (так как соседнее было с сэндвич-панелей горизонтально расположенных). Все вроде как просто, но было два основных нюанса: кровля уже смонтирована и разобрать ее нельзя (производство запретило); вариант парапета из кирпича не возможен из-за готовой кровли. Посоветовавшись с товарищами - "родилась" следующая идея, сделать парапет из оцинкованных уголков, которые используются как направляющие для данного вентфасада.

И тут на помощь пришел SketchUp, с помощью которого довольно быстро получилось изобразить эту идею в 3D, для предоставления ее заказчику.

Что собою представляет решение:

- направляющие уголки выпускаем консольно на высоту парапета

и парапет формируем с этих же уголков, опирая его на кровлю (чтобы ее не разбирать);

- утепляем фасад (крепление термоизоляции не показывал, чтобы получить быстрее результат)

- ветроизоляционная пленка;

Рамки под зенитные фонари из ЛСТК профилей

Тонкостенные оцинкованные холоднокатаные профиля все больше набирают популярности. Расскажу немного о применении С-профилей для рамки на кровле под зенитные фонари дымоудаления. Первый раз столкнулся с разработкой рамок из тонкостенных профилей еще в 2008 году, делал рамки для большого логистического комплекса.

И вот, при проектировании одного из гипермаркетов (называть не буду, хотя он очень известный), обратился главный конструктор с просьбой, разработать рамки из тонкостенных профилей под фонари (больше 100 рамок). Рамки разных типоразмеров (1200х3000; 2500х2500; 2500х3000;...).

Расскажу, как получилось быстро разработать проект КМ и КМД под эти рамки.

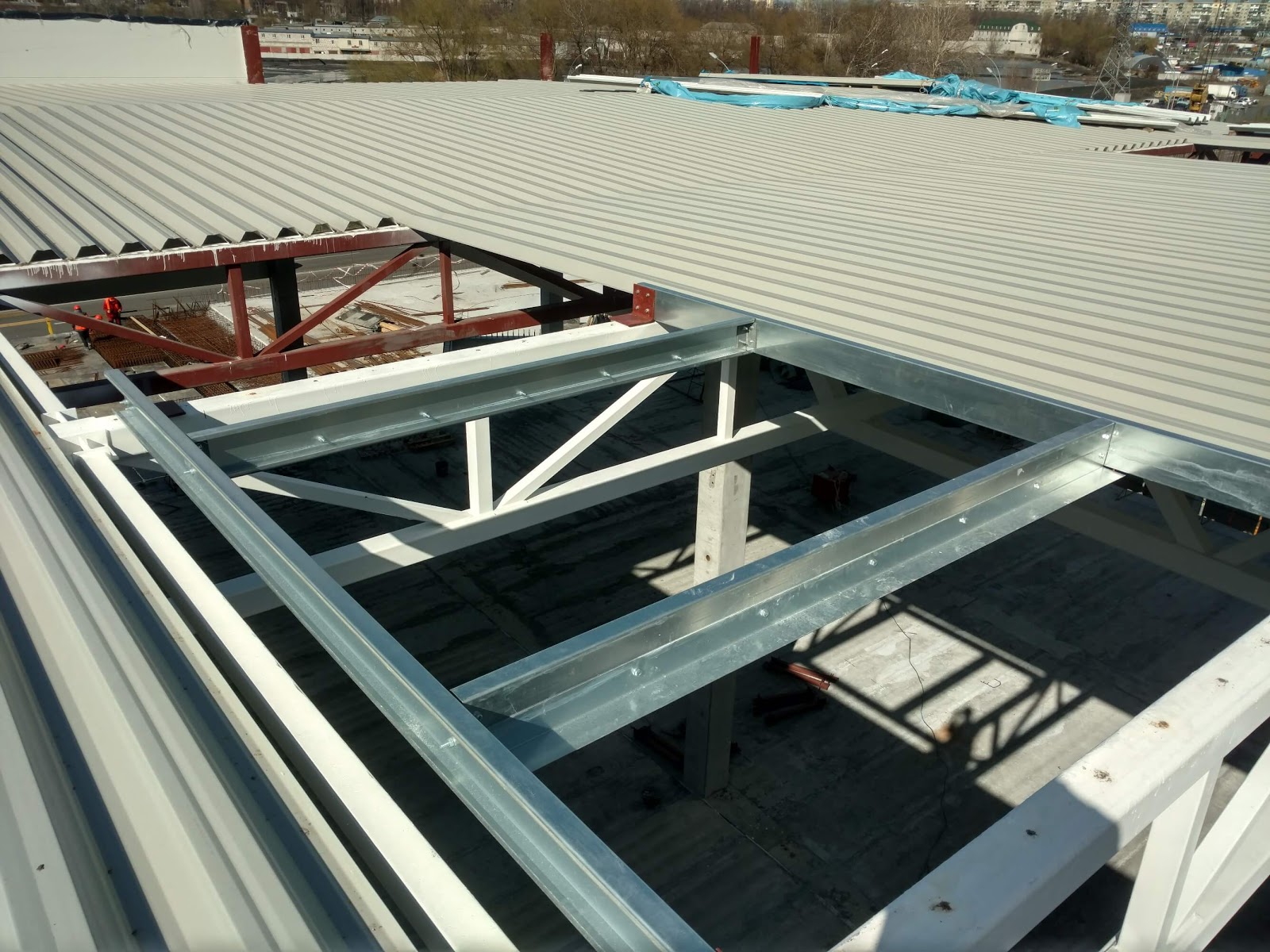

Первая рамка смонтирована на кровле

Рамка под фонарь

Собрав нагрузку, подобрав сечение профиля начал конструировать саму рамку и узлы. Но, было одно "но" - профиль рамки должен был ложиться на ферму и таким образом, разрезать несущий кровельный профнастил. Для общего понимания, как это будет выглядеть - я быстро сделал 3D модель на одну рамку. С этим я справился с помощью программы SketchUp.

Модель рамки в SketchUp

И, немного отрендерил (быстрый рендер) в Keyshot, для наглядности.

Крепление рамки на ферме
