Рамки под зенитные фонари из ЛСТК профилей

Тонкостенные оцинкованные холоднокатаные профиля все больше набирают популярности. Расскажу немного о применении С-профилей для рамки на кровле под зенитные фонари дымоудаления. Первый раз столкнулся с разработкой рамок из тонкостенных профилей еще в 2008 году, делал рамки для большого логистического комплекса.

И вот, при проектировании одного из гипермаркетов (называть не буду, хотя он очень известный), обратился главный конструктор с просьбой, разработать рамки из тонкостенных профилей под фонари (больше 100 рамок). Рамки разных типоразмеров (1200х3000; 2500х2500; 2500х3000;...).

Расскажу, как получилось быстро разработать проект КМ и КМД под эти рамки.

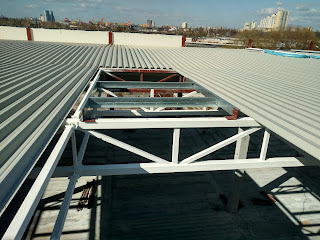

Первая рамка смонтирована на кровле

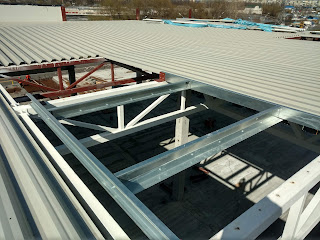

Рамка под фонарь

Собрав нагрузку, подобрав сечение профиля начал конструировать саму рамку и узлы. Но, было одно "но" - профиль рамки должен был ложиться на ферму и таким образом, разрезать несущий кровельный профнастил. Для общего понимания, как это будет выглядеть - я быстро сделал 3D модель на одну рамку. С этим я справился с помощью программы SketchUp.

Модель рамки в SketchUp

И, немного отрендерил (быстрый рендер) в Keyshot, для наглядности.

Крепление рамки на ферме

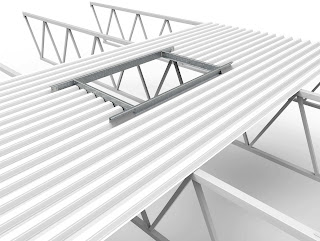

Рамка врезана в профнастил

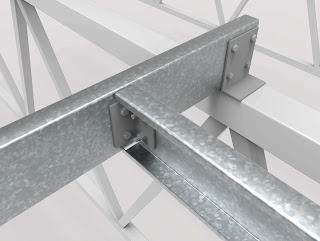

Узел крепления профилей

Рамка. Вид снизу

КМ и КМД я разрабатывал в программе AutoCAD и СПДС GraphiCS.

Для того чтобы сделать работу быстро и при этом качественно (чтобы все сошлось), я использую динамические блоки AutoCAD. Преимущество в том, что в него входит определенные элементы чертежа, которые не нужно каждый раз менять вручную (дорисовывать, переносить,...). Например, рамка для КМ.

Динамический блок

С помощью ручек быстро можно изменить размер и положение элементов рамки. Рамок было больше 100 и при этом, большинство с разными привязками к оси. После нанесения рамок на схему, с помощью  СПДС GraphiCS получилось составить ведомость элементов с точными длинами и их количеством.

Пример ведомости, которая легко делается с помощью СПДС GraphiCS

Для разработки чертежей КМД также применил динамический блок.

Динамический блок для КМД

Более детально по ссылке: Автоматизация КМД ЛСТК с помощью динамических блоков.

На создание было потрачено несколько минут, но зато потом сэкономил несколько часов.

КМД на тонкостенные профиля

Как видите, автоматизация не только укоряет работу, но и делает ее более эффективной.
