11/24/2015

Динамический блок - сечение гнутого оцинкованного уголка

Чертежи сечения гнутых оцинкованных уголков сделаны в виде динамического блока AutoCAD. Блок содержит равнополочные и неравнополочные сечения уголка.
чертеж-гнутого-уголка
Ручка выбора позволяет выбрать (задать блоку) следующие параметры уголка:
  • толщину (0,7; 1,0; 1,25 и 1,5мм);
  • размер первой полки (50мм);
  • размер второй полки (50; 75 и 100мм).
Также, для удобности работы с блоком, присутствуют ручки:
чертеж-уголка
Ручки динамического блока
  • ручка отзеркаливания (с помощью ручки можно сделать зеркальный вид (отражение) блока);
  • ручка вращения (с помощью ручки можно вращать блок);
  • ручка перемещения (с помощью ручки можно перемещать блок).

11/16/2015

Узнать длину ската кровли. Онлайн калькулятор (временно не работает)

Онлайн калькулятор для расчета длины ската кровли, который поможет рассчитать длину ската когда известны следующие данные:
1) ширина и высота ската кровли;
2) ширина и угол уклона ската кровли;
3) ширина и высотные отметки карниза и конька.

узнать-гипотенузу-треугольника-онлайн
Данный инструмент пригодится не только кровельщикам. Теперь не надо высчитывать длину ската используя инженерный калькулятор, а надо всего лишь ввести необходимые данные в ячейки.

 Рассчитать длину ската кровли

1) Зная ширину и высоту ската.
2) Зная ширину ската и угол уклона кровли.

11/11/2015

Как выровнять кривую стену. Вентилируемый фасад

При реконструкции старых зданий, сейчас очень часто, используют профнастил, в качестве облицовочного материала. Получается довольно быстро (прикрутили направляющие профили и наверх профнастил) выровнять старые, например, кирпичные стены и придать фасаду новый и современный облик. Что делать, когда стены очень кривые, как выровнять кривую стену?

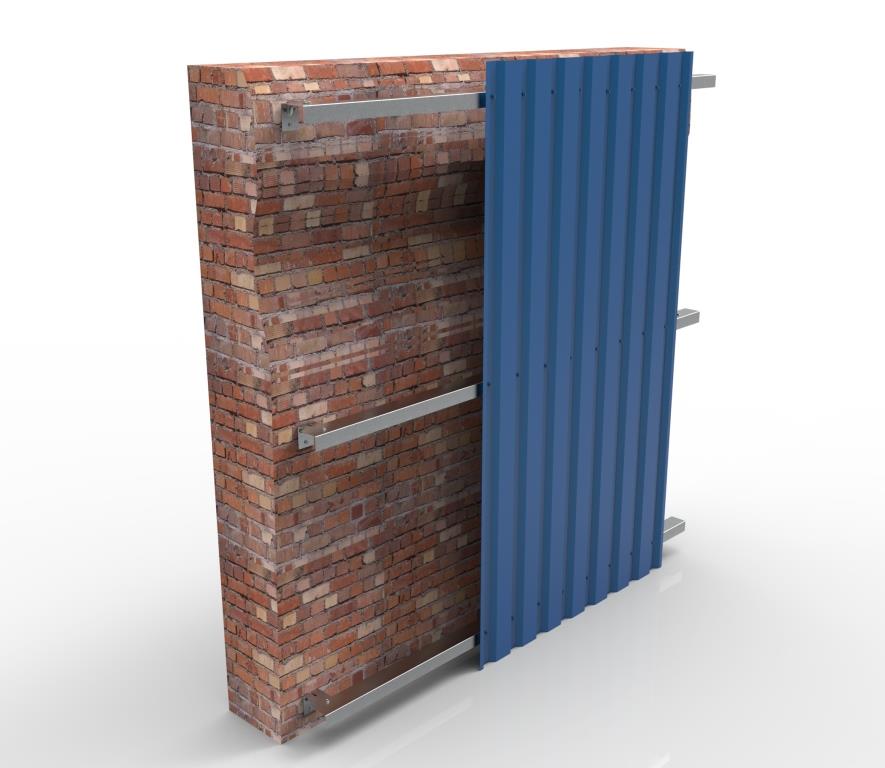

вентфасад-проектирование
Облицовка стены профнастилом
В случаи с очень кривыми стенами длины перфорированных опорных уголков не хватает.

проект-фентфасада
Решить данный вопрос возможно и без перфорированных уголков, используя обычные оцинкованные гнутые уголки.

11/04/2015

Быстрая вставка листа нужного формата с рамкой и штампом

В уроке я поделюсь своим опытом, как ускорить процесс оформления чертежей, используя шаблоны dwt. Речь будет идти о создании листов нужного формата с готовой рамкой и штампом.

Первое, что нам нужно сделать - Создать свой шаблон dwt:

  1. Создаем новый файл AutoCAD на основе шаблона, который стоит по умолчанию (Кликнуть на иконку или перейти в меню Файл - Создать..).
    настройка-autoсad
  2. Переходим на вкладку Лист, кликаем правой кнопкой мыши по вкладке и c контекстного меню выбираем пункт Диспетчер параметров листов...
    уроки-autocad
  3. В окне  Диспетчер параметров листов...  нажимаем на кнопку Создать...
    настройка-autocad
  4. В окне Создание набора параметров листов вводим в поле Имя набора параметров листов свое имя будущего листа и нажимаем на кнопку ОК.
  5. В появившемся окне Параметры листа производим нужные настройки (формат листа, выбор принтера/плоттера, стиль печати, параметры печати,...) и жмем кнопку ОК.
    лист-autocad
