6/26/2013

Руководство разработчика БД СПДС GraphiCS

6/21/2013

Конструктивное решение наборной кровли из профнастила

Самое популярное конструктивное решение  кровли - наборная из профнастила. Еще ее называют - кровля поэтапной сборки Беспрогонная схема - это когда несущий кровельный профнастил монтируется сразу на несущие элементы каркаса (балки, фермы, рамы,...). Прогоны в данном конструктивном решении не применяются.
кровля из профлиста
 Наборная кровля
  1. Несущий тонкостенный Z-прогон;
  2. Нижний кровельный профнастил;
  3. Пароизоляционная пленка;
  4. Утеплитель;
  5. Дистанционный прогон (тонкостенный Z-профиль);
  6. Термопрокладка;
  7. Супердиффузионная мембрана;
  8. Верхний кровельный профнастил;
  9. Уплотнитель.

Мягкая кровля. Беспрогонная схема

Конструктивное решение мягкой кровли при беспрогонной схеме укладки профнастила. Беспрогонная схема - это когда несущий кровельный профнастил  монтируется сразу на несущие элементы каркаса (балки, фермы, рамы,...). Прогоны в данном конструктивном решении не применяются.
беспрогонная схема
  Конструктивное решение мягкой кровли
  1. Несущий пронфастил;
  2. Пароизоляционная пленка;
  3. Утеплитель;
  4.  Кровельная мембрана.

6/20/2013

Беспрогонная кровля с использованием высоких профилей

Конструктивное решение наборной беспрогонной кровли. Беспрогонная кровля - это когда несущий кровельный профнастил укладывается на несущие элементы каркаса (балки, фермы, рамы,...) и при этом кровельные прогоны не применяются.

наборная кровля
  Конструктивное решение беспрогонной кровли
  1. Несущий пронфастил;
  2. Пароизоляционная пленка;
  3. Дистанционный Z-профиль под углом 45гр;
  4. Термопрокладка;
  5. Утеплитель;
  6. Супердиффузионная мембрана;
  7. Верхний кровельный профнастил;
  8. Уплотнитель.

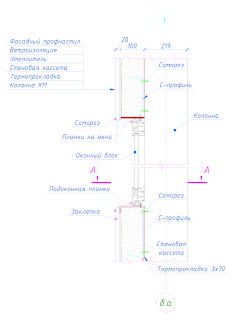

Узел устройства окна в теле наборной панели из стеновой кассетой (колонна круглого сечения)

Выкладываю узел устройства окна, в теле наборной панели из внутренней стеновой кассеты. Кассеты крепятся к колоннам круглого сечения.



Нагрузку от окна воспринимают тонкостенные С-профили. Как автоматизировать черчение, обозначение и подсчет С и U-профилей, я писал раньше.

Узел стыка наборной панели из стеновой кассетой к круглой колонне

Выкладываю вариант крепления и стыковки наборной панели из стеновой кассетой к круглой колонне.

фасадная наборная панель
 Узел крепления стеновой кассеты на угле здания

6/19/2013

Нестандартное применение стеновой кассеты

Применение внутренней стеновой кассеты для устройства покрытия спортивного зала.

наборная панель
Схема каркаса покрытия
Габариты спортзала: пролет - 30м; длина - 42м; высота - 13м.


6/17/2013

Максимальная высота для внешнего водостока - ДБН

Водосточную систему, для внешнего (наружного) водоотвода, условно можно разделить на два основных типа: металлическая и пластиковая. Сейчас, на строительном рынке, встречается очень много разных производителей водосточных систем.


водосточный стояк
Схема водосточного стояка

Всем известно, что есть ограничения по высоте для устройства внешнего организованного водостока, но какая максимальная высота - это знают далеко не все. Как бы это не печально звучало, но даже не все фирмы производители могут сказать какое максимальное значение высоты. Одни говорят, что это 15м; другие - не выше 5-го этажа и т.п.

Чтобы получить ответ на данный вопрос - необходимо обратиться к нормативному документу, а именно к ДБН В.2.6-14-97 "Покриття будинків і споруд" (Покрытие зданий и сооружений).

ДБН гласит следующее:

6/12/2013

Крепление кровельных прогонов из тонкостенных Z-профилей

Рассмотрим узел крепления кровельных прогонов из Z-профилей. Болтовое соединение на узле состоит из: болт, 2 шайбы, гайка.

Z-профиль
Узел крепления прогонов
Возникает 2 спорных вопроса:
  1. Нужна ли контргайка?
  2. Нужна ли пружинная шайба?
Нормы говорят следующее:

6/11/2013

Библиотека тонкостенных Z, С и ∑ профилей для СПДС GraphiCS

 Хочу поделиться своей библиотекой тонкостенных Z и С профилей для СПДС.

база тонкостенных профилей для СПДС
Библиотека С-профилей
база тонкостенных профилей для СПДС
Библиотека Z-профилей
Многие, наверное знают и видели, что на сайте dwg.ru давно есть библиотека тонкостенных профилей. Так, как в той библиотеке сечение С-профиля рисовалось некорректно (одна полка шире другой на толщину профиля), я решил ее сделать с нуля.

Описание и возможности библиотеки:
  • расширенный каталог Z и С профилей (высота профиля от 100 до 400мм);
библиотека СПДС
Табличные параметры
  • добавлены виды (фронтальный, слева, справа, снизу, сверху, сзади);
библиотека СПДС
Свойства профилей
  • растягивание профиля кратно 5мм;
  • ручки растягивания;
  • "Справочные данные";
  • "Отображать невидимые линии" включено только для видов, для которых это необходимо.
Скачать библиотеку тонкостенных Z, С и ∑ профилей для СПДС GraphiCS можно на официальном сайте компании "Прушиньски": ссылка

6/06/2013

Раскрой кровельных фальцевых панелей в AutoCAD

Как сделать раскладку фальцевых панелей RetroLine, без применения специализированных программ, в AutoCAD и получить ведомость панелей.


На видео для рисования я использую параметрические объекты СПДС GraphiCS: "Плоскости", о которых я писал раньше и созданный объект для фальцевых панелей.
Что собой представляет данный объект:

фальцевая кровля
Параметрический объект фальцевой панели
Можно сделать динамический блок с параметрами растяжения и необходимыми атрибутами. Принцип раскладки будет такой же, а ведомость можно получить как с помощью СПДС таблиц, так и через извлечение данных ( _dataextraction).

На создание данного объекта мне понадобилось чуть больше времени, чем бы на создание динамического блока. Почему?: пришлось "напильником" дорабатывать скрипт (дописал создание слоя; обработал ручки растяжения (мин и макс длины, растяжение кратно 10мм); положение теста (подписи листа)).

Основная возможность, из-за которой я выбрал параметрический объект СПДС  GraphiCS, а не динамический блок AutoCAD:
- можно изменять длину объекта (и все другие параметры) через таблицу с отчетами. Не надо искать на чертеже длины элементов, чтобы их унифицировать.
И все же, блок создам, так как мои коллеги на СПДС переходить не хотят, а пользуются только блоками.
Для извлечения данных лучше всего сделать "шаблон извлечения", таблицу с расширением *.blk, которая ускорит выборку необходимых блоков и их параметров.

6/04/2013

Группы в autocad при выполнении чертежей КМД

Как оптимизировать работу при выполнении чертежей КМД с использованием мультилиний я писал раньше. Теперь хочу рассказать, как еще можно ускорить работу, используя в AutoCAD "Группы".

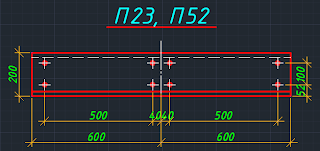

В качестве примера возьмем тот же чертеж с Z-профилем:
КМД
Отправочный элемент
Группируем либо само обозначение отверстия (круг с перекрестьем), либо 2 или 4 отверстия (если они типовые и их привязки одинаковые).

Выводим панель "Группы"или работаем через командную строку.

6/03/2013

Мультилиния при выполнении чертежей КМД

Для многих это не будет новостью, но надеюсь кому-то данная статья станет полезной.
Расскажу на примере как удобно использовать мультилинии при выполнении КМД. В качестве примера возьмем тонкостенный Z-образный профиль:

КМД
 Отправочный элемент
Элемент нарисован из линий, одна с которых штриховая (Z-профиль имеет загибы и один из них на чертеже не виден).
Для оптимизации черчения воспользуемся мультилинией. Создадим свой стиль мультилинии и назовем его "Z200":
Стили мультилиний


Что мы делаем:
