7/30/2013

Схема крепления профнастила в dwg

Иногда, монтажники не смотрят рекомендации по креплению профнастила от производителя и включают самодеятельность. А часто - они его монтируют впервые и в итоге что мы получаем: неправильно смонтированный профнастил; саморезы прикручены не туда и не того типа; перерасход саморезов.

схема крепления профнастила
Схема крепления профнастила саморезами
Что дает правильное крепление профнастила:
  • профнастил воспринимает и несет необходимую нагрузку;
  • не видно стыков и нахлестов.

7/12/2013

Примыкание стен из наборных сэндвич-панелей с кассетами

В продолжении темы о стыковки двух стен. В дальнейшем выяснилось, что наборные стены с применением стеновых кассет, а не прогонов.

На форуме появилось сообщение:
"У нас случай из стеновой касетой."
Немного откорректировал узел и изменил вариант крепления.
стыковка стен
Примыкание стен из наборных сэндвич-панелей с кассетой
 Скачать данное решение узла в формате dwg можно по ссылке:

Примыкание стен из наборных сэндвич-панелей с прогонами

На форуме dwg.ru был задан вопрос, как стыковать две стены из наборных сэндвич-панелей:
"Помогите разобраться, как устроить примыкание 2х сендвичей.
 Есть здание к нему пристроили пристройку на своем фундаменте. Внешняя стена здания - наборной сендвич, закрыто профлистом. Пристройка тоже - наборной сендвич. Непридумаю как побороть мостик холода между ними."

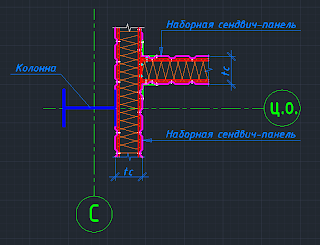

Узел примыкания стен

Выкладываю решение данного узла в формате dwg, которое я опубликовал на форуме:

7/09/2013

Маркер СПДС для обозначения блока

На форуме dwg.ru есть тема, в которой форумчанин задал такой вопрос:
"У меня похожая ситуация - например есть атрибут в котором дана информация например номер "55"
вот если этот номер находиться внутри контура графического изображения блока - выноску к этому значенимю атрибута строить не нужно, а вот если эту цифру "55" перенести за пределы геометрии блока - тогда нужно что бы автоматически построилась выносная линия к цифре "55".
 Вот как это сделать??"


На мой взгляд, данное решение очень быстро и просто можно решить, создав простой маркер в СПДС GraphiCS. Снял наглядное видео о том, как действительно это легко и просто.
На видео можно увидеть, как создается маркер и его настройка, для получения свойств атрибутов блоков.

Если Вам приходится часто изменять атрибуты блока - тогда использование таблицы СПДС с отчетом Вам даст оптимизацию и ускорение работы, как минимум на 70-80%. Вы через таблицу запросто сможете изменить атрибут блока, а выноска (маркер который мы создали) - покажет измененные значения атрибутов автоматически.

Если у Вас есть вопросы, которые касаются данного сообщения - задавайте прямо здесь, буду раз помочь.
