4/14/2013

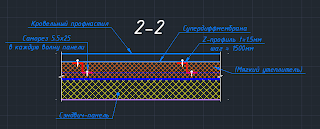

Как увеличить толщину изоляции сэндвич-панели

Выкладываю вариант увеличения толщины изоляции сэндвчи-панели.



На одном из форумов был задан вопрос (цитата из сообщения): "Необходимо увеличить толщину изоляции. Дело в том, что сэндвич заводской, увеличить толщину изоляции самого сэндвича невозможно."
Я придумал следующее решение,

4/12/2013

Вентилируемый фасад с отделкой профнастилом

Рассмотрим конструктивное решение вентилируемого фасада с отделкой профнастилом. Обшивка фасада профнастилом - можно сказать, что это один из самых дешевых вариантов фасадных систем (если сравнивать с отделкой PS-панелями, или кассетонами).


  1. Опорный столик (оцинкованный уголок);
  2. Дюбель забивной;
  3. L-образный профиль (оцинкованный уголок);
  4. Саморезы;
  5. Утеплитель;
  6. Ветробарьерная пленка;
  7. Крепление термоизоляции;
  8. Профнастил (стеновой).

Способ разрезания сэндвич-панели

На одном из объектов столкнулся со следующим: отметки окон были зафиксированы и возможности перенести не было. Раскладка панелей показала, что все окна зашиваются (проемы надо будет вырезать). Заказчик был против, да и экономически не выгодно.
Пришли к такому конструктивному решению: чтобы не вырезать проемы в панелях, необходимо на цоколе поставить панель высотой 500мм, но панели модульные и они 1100мм. Поэтому, решили разрезать сэндвич вдоль и сделать из панели две (одна высотой 500мм и вторая часть 600мм).
Проблема основная была в том, что надо было аккуратно разделить панели, чтоб они не развалились. Придумали следующее решение:


сэндвич-панели

Способ разрезания сэндвич-панели

Скачать чертеж в формате dwg: ссылка

Неправильный монтаж кровельного ограждения

Выкладываю фото, на которых накопившийся снег, сходя с крыши, снес вместе с собой кровельное ограждение, снеговые барьеры.



Причины данной аварии:
  • как выяснилось, каждая вторая опора ограждения была закреплена не к обрешетке, а прикручена обычным саморезом к металлочерепице;

4/11/2013

Вентилируемый фасад с отделкой PS-панелями. Вертикальное расположение панелей

 Конструктивное решение вентилируемого фасада с отделкой PS-панелями. В данном конструктиве мы рассмотрим вертикальное расположение панелей.



  1. Опорный столик (оцинкованный уголок);
  2. Дюбель забивной;
  3. L-образный профиль (оцинкованный уголок);
  4. Саморезы;
  5. Утеплитель;
  6. Ветробарьерная пленка;
  7. Крепление термоизоляции;
  8. Саморезы с прессшайбой;

Вентилируемый фасад с отделкой PS-панелями. Горизонтальное расположение панелей

Конструктивное решение вентилируемого фасада с отделкой PS-панелями. Панели в данном конструктиве располагаются горизонтально.
PS-панели, это фасадные панели, которые производит компания Прушиньски.


фасадные панели
  1. Опорный столик (оцинкованный уголок);
  2. Дюбель забивной;
  3. L-образный профиль (оцинкованный уголок);
  4. Саморезы;
  5. Утеплитель;
  6. Ветробарьерная пленка;
  7. Крепление термоизоляции;
  8. Омега профиль (оцинкованный);

Кровля мансардного этажа

В сообщении Раскладка металлочерепицы в AutoCAD, в качестве примера, использовался вот этот объект:



Раскладка металлочерепицы в AutoCAD

Предлагаю Вашему внимаю краткое видео, как в программе AutoCAD быстро сделать раскладку металлочерепицы.
В данном примере используется металлочерепица KRON 350 компании Прушиньски.

Раскладка листов выполняется с помощью динамического блока  AutoCAD:


Блок сделан в виде прямоугольника, который имеет:
  • ширину 1100мм, это эффективная ширина листа KRON 350;

4/10/2013

Чертежи фасадных PS-панелей

На сайте  компании Прушиньски есть фасадные  PS-панели. Чертеж панели только картинкой на сайте.
Для удобства исполнения чертежей, выкладывают чертежи PS-панелей в формате dwg.
фасадные панели
Чертежи PS-панелей в формате
Скачать чертежи панелей в формате dwg:  ссылка

Еще выкладываю динамический блок с PS-панелями (сечение панелей)


блок dwg фасадные панели

Скачать динамический блок в формате dwg: ссылка

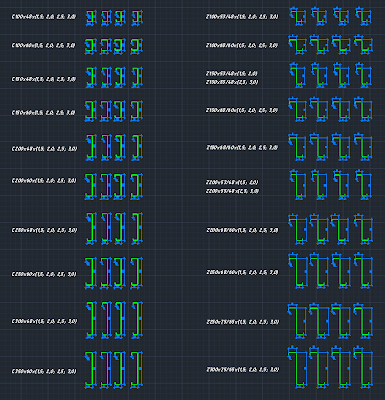

Кататог Z и С профилей компании "Прушиньски" в формате *.dwg


Описание профилей:
  • тип профилей:  "Z" и "С";
  • марка стали: S350;
  • метод производства: холодный прокат;
  • покрытие: оцинкованные 275 г/м2 (Z275);
  • производитель: Прушиньски.



Каталог профилей в формате *.dwg
чертежи Z и С профилей
Тонкостенные профили
Ссылка для скачивания: скачать

4/09/2013

Неправильный монтаж черепицы Satjam (композитная черепица с каменной посыпкой)

Основная причина неправильного монтажа - не знание основных особенностей монтажа; неумение и отсутствие желания учиться; лень читать чертежи и инструкцию.



Недавно на работе пришло такое вот письмо:
"Здравствуйте!
В 2008 году нами была реализована металлочерепица «Сатьям».
4 года кровля эксплуатируется и проблем с ней не было.
Но зимой 2012 года под восточным ветром под черепицу намело снега и в марте, когда он
начал таять, вода протекла внутрь помещения.
12.03.13 наш сотрудник выехал на объект и было обнаружено два вероятных места задувания снега:

Небольшое сравнение возможностей извлечения данных в AutoCAD и СПДС GraphiCS

Много работаю с блоками, для скорости выполнения чертежей и получения количества блоков (их свойств, атрибутов и т.п.). Изначально, наверное как и многие, пользовался "Извлечением данных..." в AutoCAD. Сделал под свои блоки шаблоны для извлечения.
В дальнейшем, узнал что есть аналогичная возможность в СПДС GraphiCS (таблицы с отчетами) - очень крутая и гибкая штука! Решил сделать небольшое сравнение основных возможностей "Извлечения данных AutoCAD" и "Таблиц с отчетами  СПДС GraphiCS".



Многие пользуются СПДС графиком и даже не знают о том, что можно создавать таблицы с отчетами, и даже не догадываются - какие возможности этих таблиц.



4/08/2013

Использование простого маркера СПДС на примере

На примере будет показан самый простой маркер СПДС GraphiCS, который имеет только поле для ввода марки.

СПДС GraphiCS

Маркер был сделан для польского производства, поэтому и позиция имеет надпись "Poz.", но это не принципиально, можно сделать все что угодно и кому как хочется.

Как можно применять данный маркер, рассмотрим на примере обозначения и маркировки прогонов покрытия. Для этого, снял небольшое видео:

Наборная сэндвич-панель с использованием внутренней стеновой кассеты

Один из видов наборной сэндвич-панели - когда в качестве несущего элемента применяется внутренняя стеновая кассеты.

В  качестве примера рассмотрим вентилируемый фасад с отделкой кассетонами.



стеновая кассета
  1. Внутренняя стеновая кассета;
  2. Уплотнитель вертикальный;
  3. Крепеж (саморезы; дюбель - если колонна жб);
  4. Саморезы для прокрутки кассет между собой;
  5. Утеплитель;
  6. Уплотнительная лента между кассетами;
  7. Термопрокладка;
  8. Ветробарьерная пленка;
  9. Направляющие для кассетонов (омега профиль);
  10. Кассетоны облицовочные.
Основные преимущества наборной сэндвич-панели с кассетой над заводской:

4/07/2013

Шаблон для кассетона с открытым стыком Т1

В связи с тем, что специализированной программы (или надстройки) для раскладки кассетонов нет, мною был сделан шаблон в СПДС GraphiCS на основе блока AutoCAD.

Создал небольшое видео, как выглядит шаблон и что он может (видео без звука). Ведомость кассетонов подсчитывается автоматически с помощью возможностей СПДС GraphiCS.


4/06/2013

Объект с вентилируемым фасадом и отделкой кассетонами

Рассмотрим вентилируемый фасад с отделкой кассетонами на реальном объекте.

Объект в процессе строительства
Информация:
  • материал стен: силикатный кирпич и пеноблок;
  • утепление: минеральная вата;
  • кассетоны тип Т1, с открытым стыком (тип Т1).

4/05/2013

Вентилируемый фасад с отделкой кассетонами (декоративные кассеты)

Конструктивное решение вентилируемого фасада с отделкой кассетонами

кассетоны
  1. Опорный столик (оцинкованный уголок);
  2. Дюбель забивной;
  3. L-образный профиль (оцинкованный уголок);
  4. Саморезы;
  5. Утеплитель;
  6. Ветробарьерная пленка;
  7. Крепление термоизоляции;
  8. Омега профиль (оцинкованный);
  9. Кассетоны облицовочные (металлическая фасадная кассета с полимерным покрытием).
Основные приемущества данного конструктива над композитными панелями:
