10/30/2014

Как добавить объект СПДС на палитру AutoCAD

В одном из уроков я рассказывал, как добавить деталь СПДС GraphiCS на панель инструментов AutoCAD. Сегодня я расскажу, как добавить объекты СПДС на инструментальную палитру AutoCAD.
уроки СПДС
Элементы (блоки, примитивы,...) AutoCAD добавляются на палитру очень просто, надо всего лишь зажать элемент левой кнопкой мышки и перетащить его на палитру. С элементами СПДС GraphiCS данное действие проделать таким же способом не получится, при перетаскивании выдаст окно об ошибке. Но что же делать, если Вы привыкли работать с палитрами инструментов и Вам необходимо на нее добавить объекты СПДС? Решение  на данный вопрос найдено!

Как добавить объект СПДС на палитру AutoCAD:
  • создаем новую палитру (кликаем правой кнопкой мышки по палитре и выбираем пункт контекстного меню Создать палитру);
уроки Autoсad
  • кликаем правой кнопкой мышки по созданной палитре и выбираем из контекстного меню пункт Адаптация команд...;
уроки Autoсad и СПДС
  • в появившемся окне Адаптация пользовательского интерфейса набираем сценарий в поле поиска команд;
уроки Autoсad и СПДС

10/10/2014

Фасад из сэндвич-панелей. Красивая практичность

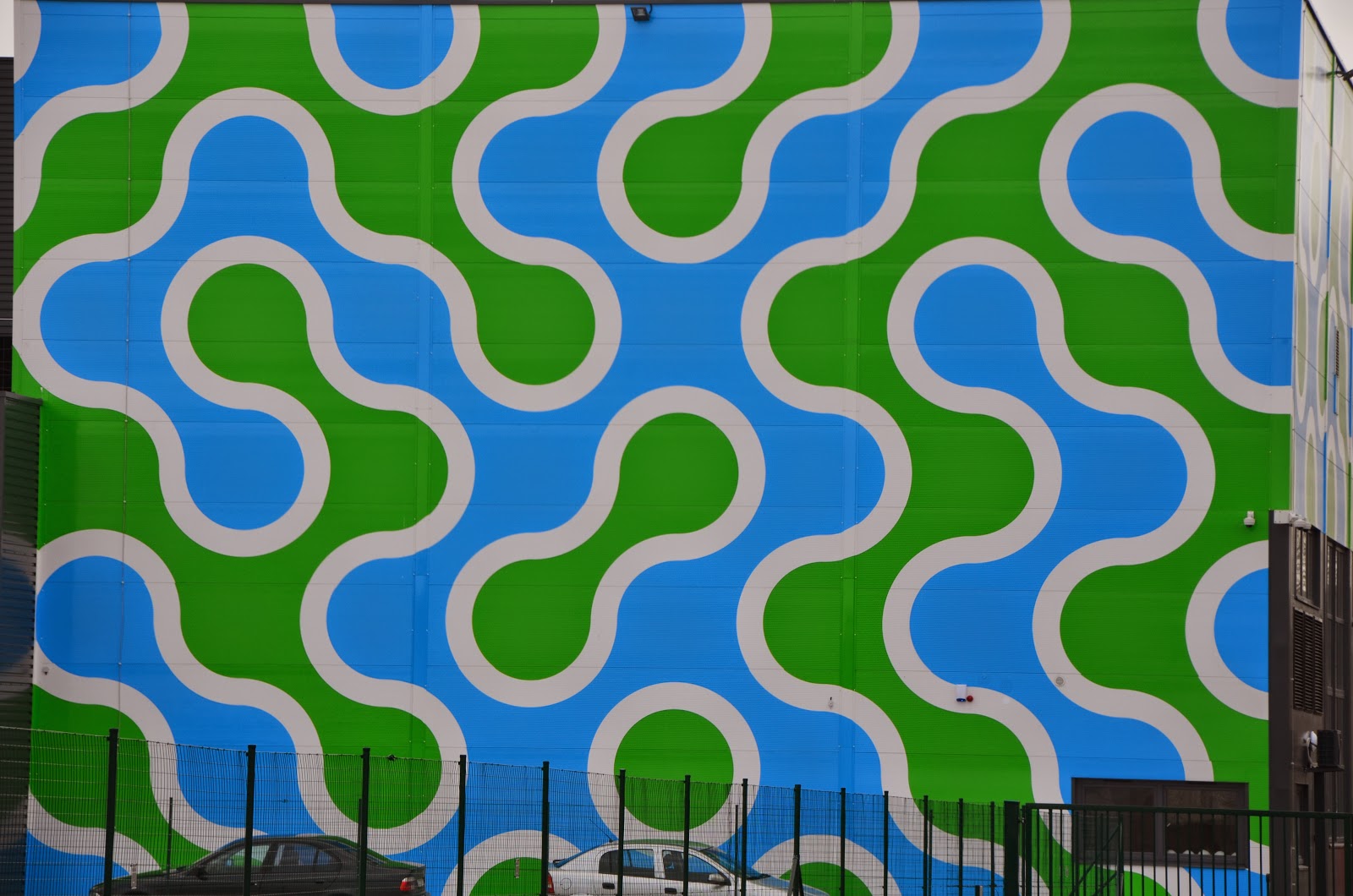

Давно сложилось мнение - если стены здания сделаны из сэндвич-панелей, то в большинстве случаев мы увидим фасад, который выполнен в одном цветовом решении, что очень скучно и не интересно. Этот стереотип можно легко разрушить, глядя на необычный внешний вид фасада котельной завода биотоплива "GECO".

sjendvich-paneli
sjendvich-paneli
sjendvich-paneli
sjendvich-paneli
fasad iz sjendvich-panelej

Такое интересное решение фасада было создано по проекту литовского архитектора Algirdo Kaušpėdo.
Согласитесь, красиво же.

10/07/2014

Быстрое оформление чертежей. Записная книжка в СПДС GraphiCS

 Для ввода постоянно повторяющихся типовых текстовых выражений (аббревиатур, символов, обозначений, и т.д.) в приложении СПДС GraphiCS применяется инструмент Записная книжка. Вызывается данный инструмент с помощью кнопки bystroe cherchenie autocad и является универсальным для некоторых инструментов редактирования СПДС GraphiCS, в которых приходится вводить текст (все выноски, обозначение фрагмента, СПДС текст, Тех. требования, Тех. характеристики,...).
bystroe cherchenie autocad
Записная книжка совмещает функции: сохранение набора выражений и структуры их размещения в отдельный файл, ввод и размещение текстовых выражений, ввод и размещение небольших таблиц, средства поиска и редактирования раннее введенных записей.
Быстрое оформление чертежей. Записная книжка СПДС GraphiCS

Рассмотрим на примере, как  использовать записную книжку при оформлении чертежей:
  • вызываем инструмент позиционная выноска;

Zapisnaja knizhka v SPDS GraphiCS
  • кликаем на иконку bystroe cherchenie autocad, в появившемся окне Записная книжка выбираем обозначение: саморез. Чтобы вставить обозначение с записной книжки, необходимо кликнуть по нему левой кнопкой мыши;
bystroe cherchenie autocad

10/06/2014

Гнутый оцинкованный уголок - параметрический объект СПДС

Продолжаю делиться своими наработками для приложения  СПДС GraphiCS - параметрическими объектами. Данные объекты не только помогают ускорить работу по созданию чертежей (особенно при разработке узлов), но и сделать ее более комфортной. Теперь не надо вычерчивать, а нужно только вставить его из базы деталей СПДС, выбрав необходимые параметры.
Параметрический объект выполнен согласно типовым размерам оцинкованных гнутых уголков производимых  компанией Прушиньки.
Parametricheskij ob#ekt SPDS GraphiCS 9.4
Гнутый уголок
Параметрический объект (уголок) содержит следующие параметры:
Parametricheskij ob#ekt SPDS GraphiCS 9.4
Вкладка табличные параметры
  • толщина (0,7; 1,0; 1,25; 1,5);
  • ширина первой полки ( 50; 75; 100);
  • ширина второй полки (50).
В объекте по умолчанию отключена функция перекрывать примитивы.
