Сегодня я расскажу Вам, как может быть полезным инструмент AutoCAD Копирование свойств при редактировании параметрических объектов (деталей) в СПДС GraphiCS и какие могут быть нюансы.
Копирование свойств - функция AutoCAD, которая предназначена для полного или частичного копирования свойств одного объекта в другой, несколько других объектов.
Более подробно о функции я писал в статье: Функция AutoCAD Копирование свойств.
В чем же особенность работы функции Копирование свойств в приложении СПДС GraphiCS?
Особенность заключается в том, что данная функция копирует параметрические свойства из одного объекта СПДС на другой.
Но есть один нюанс (правило): параметрические объекты должны быть из одного семейства и одного типа!
Например: если это двутавры серии С - то и копировать их свойства можно только на двутавры данной серии!
Иначе, Вы получите деталь, которая не соответствует описанию.
Рассмотрим это на примере.
Берем из базы объект: Двутавры - Колонные - 20К1
Теперь с помощью Копировать свойства копируем свойства из первого двутавра на второй. Получаем, как видите, не совсем то, что нам надо:
Размеры (высота и ширина) второго двутавра, стали такие как у первого
но профиль не соответствует параметрам, заданным в базе
Отсюда вывод: копировать свойства для параметрических СПДС деталей можно только для деталей одного типа!

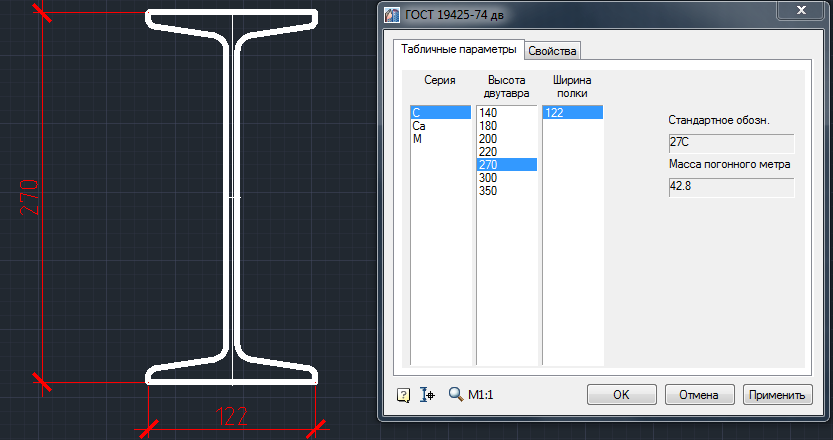

Теперь возьмем двутавр серии С высотой профиля 270мм и двутавр этой же серии высотой 300мм.
Если скопировать свойства с первого на второй - мы получим деталь, которая примет размеры первого профиля и будет соответствовать характеристикам, которые в базе деталей (сортаменту)
Совет: чтобы не заходить в редактор выбора свойства детали СПДС для выбора аналогичной и подобной, можно воспользоваться функцией AutoCAD Копирование свойств.
Если у Вас возникли вопросы - пишите! С радостью на них отвечу!
