Вашему вниманию предоставляется параметрический объект СПДС GraphiCS для обозначения сплошных металлических колонн на чертежах. Данный объект служит для ускорения работы при черчении плана колонн проекта марки КМ (конструкции металлические).
Если не брать специализированные программы для металлических конструкций - то большинство проектировщиков работают в программе AutoCAD. Многие рисуют обозначения колонн на плане отрезками (линиями), более продвинутые - с помощью динамических блоков.
Данный объект предназначен для тех проектировщиков, которые работают в приложении
СПДС GraphiCS и хотят работать еще быстрее и эффективнее.
 |
| Параметрический объект - Колонна-КМ |
Маркировка колонн и указание/изменение размеров полок и стенок происходит через визуальную форму. Вводить размеры можно как в поля, которые находятся в группе Параметры,
Также, в архиве прилагается маркер для обозначения колонн.
Данный маркер привязан к объекту, он берет свойства данного параметрического объект и отображает параметры колонны и марку.
Все параметры колонны закрыты от редактирования, кроме марки. Вводить маркировку вручную в маркере рекомендую только в том случаи, если Вы не будете создавать ведомость колонн через таблицу СПДС с отчетами - так как маркер берет свойства с объекта, а не объект с маркера!!!
Для подсчета количества колонн - прилагается таблица с отчетом:

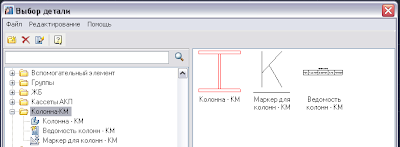

После импорта в базу СПДС получите:
- параметрический объект;
- маркер;
- таблица (ведомость колонн).
Скачать параметрический объект
СПДС GraphiCS для обозначения сплошных металлических на чертежах марки КМ: скачать
О том, как это все работает - см. видео в сообщении: Параметрический объект СПДС для обозначения колонн - видео
if( IsFixedParam(Kolonna_KM) )
ОтветитьУдалитьпредпологает либо TRUE либо FALSE но никак не Kolonna_KM
Спасибо за комментарий.
УдалитьKolonna_KM - это у меня рабочая плоскость. Скрипт создавал через "Редактор скриптов". Так как никаких зависимостей накладывать не предвиделось - ее можно было и не создавать.
Или я не так Вас понял, Андрей?
если не предполагается вводить зависимости, тогда зачем...
Удалитьfunction BeforeConnect {
ResetLastConstraint();
}
и проверка на IsFixedParam
хотя с другой стороны, с учетом на перспективу может пригодиться,... просто подсказал, что так работать не будет если решите потом фиксить с другими объектами
Андрей, спасибо за подсказку!
УдалитьЗависимости строить не думал, а в скрипте оставил раздел с зависимостями - может кто захочет добавить их к объекту.
Я в скриптах разделы не удаляю те которые не используются, а надо? они не тормозят работу скрипта и детали?
я не замечал , что бы не используемые функции на современных машинах сколь нибудь заметно тормозили. но коннект как раз и определяется по
УдалитьstrTheName = "Колонна - КМ"; //конкретное имя детали, если коннект то конкретно только к ней
strTheType = "КМ"; //это тип, основной признак для коннекта
strTheSubType = "КМ"; //подтип , если по каким, то причинам типа недостаточно, нюансы там разные
например
strTheType="Tube"; //трубы
strTheSubType="Round" //круглые
ну и условие цепляемся к трубам, но только круглым, к квадратным и овальным не цепляемся.
типы для этого
ну и по strTheType СПДС определяет тип объекта для врезки, позже напишу об этом...
спасибо за информацию, не знал что тип, подтип,... - это важный элемент при коннекте деталей, думал что параметры - это основное. Буду теперь знать.
Удалитьна самом деле есть куча системных параметров, которые видят системные объекты, но явно пользователем не прописанные, эти немногие из них
Удалитья не строитель, но если есть ГОСТ на эти колонны, то выбор по умолчанию должен быть из таблицы, что в ГОСТ и никакой самоедеятельности
ОтветитьУдалитьДанные колонны индивидуального сечения, поэтому таблицу не делал, чтобы каждый мог забить свои параметры.
УдалитьЕсли есть типовые элементы - всегда делаю таблицы.
Спасибо за отзыв! Я только учусь работать в MechWizard. И так как не программист - пока всех нюансов не понимаю, делаю кустарным способом.
И не у кого спросить, так как практически не знаю людей которые в нем работают.
в MechWizard работает людей чуть меньше чем никого, статистику можно легко собрать по количеству взломанных релизов, в СПДС работает много больше, кряков много больше.
Удалитья имел сказать только то, что если есть жестко заданные параметры объекта, то удобнее всего это делать через таблицы
Согласен с тем, что когда есть типовые элементы - то параметры лучше делать через таблицу. Я таким образом делал сортамент профилей ЛСТК - http://roof-facade.blogspot.com/2013/06/tonkostennye-Z-C-profili-SPDS.html
Удалить-->в MechWizard работает людей чуть меньше чем никого, статистику можно легко собрать по количеству взломанных релизов,
ОтветитьУдалитьMechWizard идет в стандартной поставке СПДС (Стройплощадке, Железобетоне) и MechaniCS. Так что статистика тут не подходит. :-) Если я правильно понял суть прений, то параметр "Марка" в маркере можно менять прямо из таблицы (отчёта). Редактируемые поля выделены в отчёте серым цветом
В таблице, которая прилагается с файлом - редактируются только "Марка", так как размеры пластин в таблице - сочетание нескольких параметров. Но если Вы сбоку добавите еще столбцов в укажите нужные Вам параметры - менять можно все параметры, которые присутствуют в объекте (в скрипте они прописаны как доступны для редактирования).
Удалитьсути прений нет,
Удалитья имел сказать, что разработкой параметрических объектов, на более менее приемлемом уровне не занимается даже CSoft.
Как бы это ни было печально, но видать так и есть. С каждой версией программы - база практически не пополняется :(
