Правим обозначение теплоизоляции в СПДС графике

Как нарисовать обозначение теплоизоляции в СПДС графике такое, как в AutoCAD (более скругленное обозначение).

теплоизоляция

Выбираем на главной панели СПДС иконку "Теплоизоляция" (или: "СПДС" -> "Граничные формы" -> "Теплоизоляция").

обозначение теплоизоляции
Обозначение теплоизоляции в СПДС
И что мы получим?: мы получим картинку, не такую как в AutoCAD (не будет необходимого скругления).
Как изменить:
  • выделяем объект "Теплоизоляция" в СПДС и заходим в свойства объекта (Ctrl+1);

СПДС график
  • изменяем коэффициент шага элементов 1,5 на 0,5 и коэффициент радиуса скругления элементов 0,4 на 0,2.

обозначение теплоизоляции

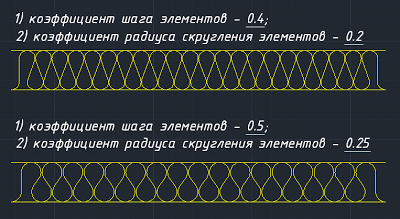

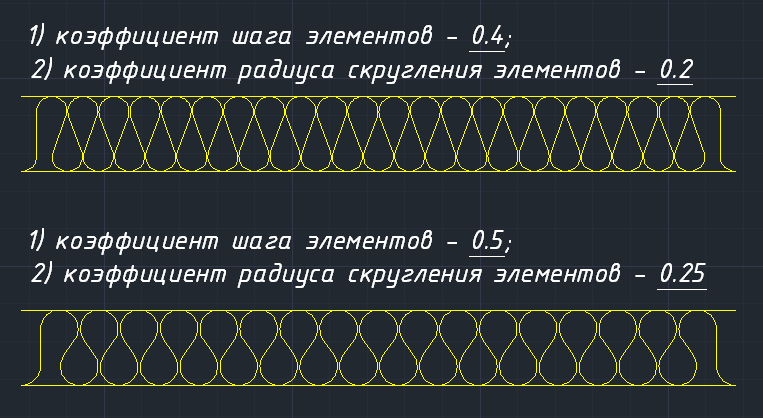

Пример использования коэффициентов:


Данное решение подходит и к изменению "Термоизоляции" в Autodesk СПДС модуль.

Если у Вас появились вопросы - пишите, постараюсь ответить!

2 комментария:

  1. подскажите как сохранить эти параметры по умолчанию? А то приходится каждый раз менять вручную

    ОтветитьУдалить
    Ответы
    1. Добрый день!
      Написал статью, как сохранить параметры по умолчанию: http://roof-facade.blogspot.com/2019/01/izmenenie-oboznachenija-teploizoljacii-po-umolchaniju-v-SPDS-GraphiCS.html
