Узел кровельного пирога под металлочерепицу (увеличение толщины утеплителя)

Решение кровельного пирога под металлочерепицу без использования дерева (каркас и обрешетка из металлических профилей). Данное решение было применено при реконструкции здания с надстройкой мансардного этажа.

кровельный пирог узел

кровельный пирог узел

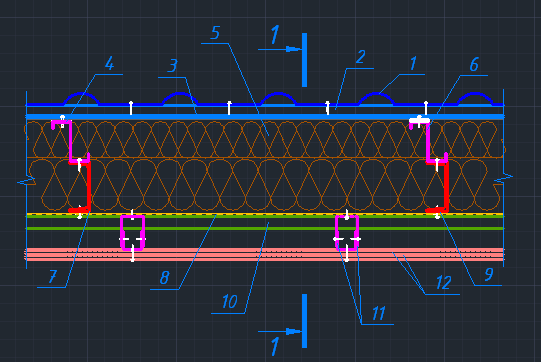

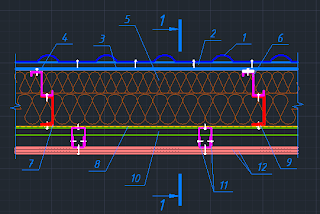

  1. Металлочерепица (Крон 400);
  2. Омега прогон (Ω30 1.0мм);
  3. Супердиффмембрана;
  4. Термопрокладка 5х50;
  5. Утеплитель;
  6. Z-прогон Z110(130; 150)x50/50x1.5;
  7. Швеллер 14 (10; 12);
  8. Пароизоляционная пленка;
  9. Битумный скотч К2;
  10. Профнастил;
  11. Система профилей под гипсокартон;
  12.  Гипсокартонные листы.
Скачать узел кровельного пирога под металлочерепицу с увеличением толщины утеплителя в формате dwg: ссылка
